Montáž závěsného WC se rozhoduje ve dvou okamžicích: při vyměření výšky rámu nad úroveň hotové podlahy a při tlakové zkoušce před zakrytím. Obojí se totiž později nedá opravit jinak než rozbouráním předstěny. Samotné osazení keramiky a tlačítka je proti tomu záležitost na půl hodiny. Níž najdete montážní výšky, spád odpadu, postup krok za krokem a chyby, které se opakují nejčastěji.
Hlavní body
- Horní hrana keramiky se osazuje zhruba 40 až 43 cm nad hotovou podlahou.
- Deklarované nosnosti 400 kg dosáhne modul k zazdění až po obezdění.
- Spád připojovacího potrubí má být nejméně 3 procenta.
- Tlaková zkouška se dělá při nezakrytých drážkách, jindy už to nejde.
- Zvukoizolační podložka brání i prasknutí obkladu při dotahování mísy.

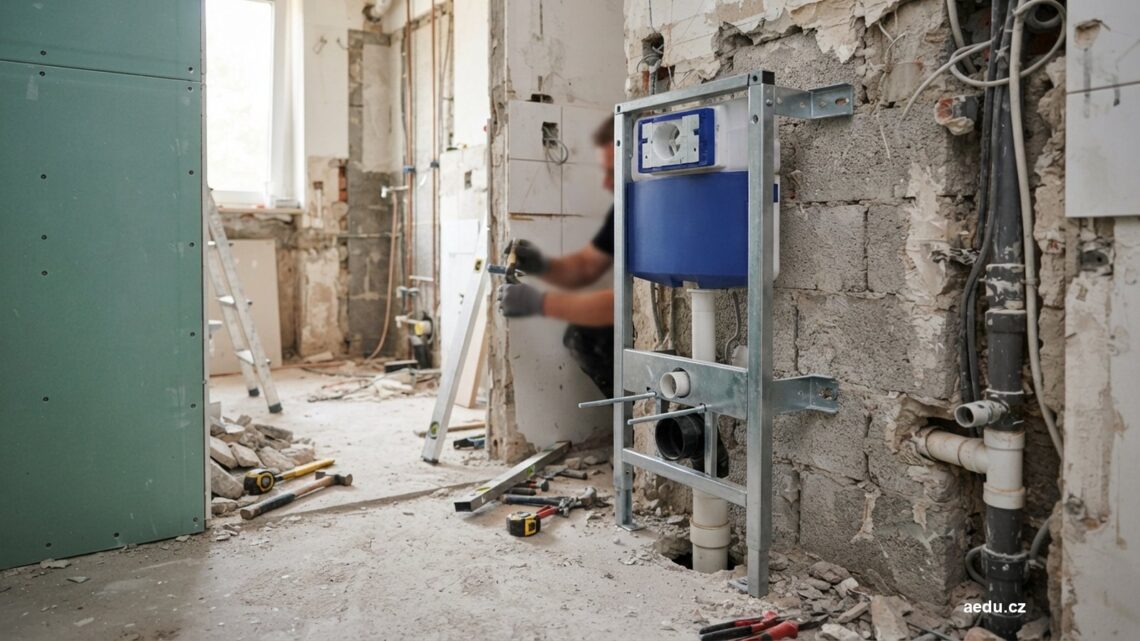

Co je podomítkový modul
Samonosná ocelová konstrukce s práškovou barvou, jejíž součástí je splachovací nádržka. Stavební hloubka bývá kolem sto dvaceti až sto pětadvaceti milimetrů, šířka kolem padesáti centimetrů a výška kolem sto deseti centimetrů, takže se vejde do běžné předstěny.
V balení bývá kompletní příslušenství: souprava pro tlumení hluku, odpadní připojovací koleno, dvě závitové tyče M12 a upevňovací materiál. Přívod vody má závit R jedna polovina palce. Splachovací množství bývá z výroby nastavené na šest a tři litry, s možností nastavit velké spláchnutí zhruba mezi čtyřmi a sedmi a půl litry.
Typy modulů a kdy který
Modul k zazdění se po namontování podezdívá i obezdívá z boků a teprve tím získá požadovanou únosnost. Modul do sádrokartonové předstěny je určený pro montáž před nosnou stěnu nebo do konstrukce z profilů a kotví se čtyřmi upevňovacími body.
Třetí variantou jsou samonosné rámy se vzpěrou, které umožňují montáž bez opěrné zdi, typicky do rohu nebo doprostřed místnosti. Rozdíl je zásadní: u nosné stěny se rám kotví do zdi i do podlahy, u volně stojící instalace nese celé zatížení jen rám a jeho ukotvení do podlahy. Volba typu tedy není estetická, ale statická.
Montážní výšky
| Rozměr | Hodnota | Poznámka |
|---|---|---|
| Horní hrana keramiky | 40 až 43 cm | Nad hotovou podlahou, ne nad potěrem |
| Bezbariérová varianta | Kolem 47 až 50 cm | Blízko výšce sedáku vozíku |
| Osa odpadu | 180 až 230 mm | V praxi převažuje 180 až 185 mm |
| Rozteč závitových tyčí | 180 nebo 230 mm | Musí odpovídat zvolené keramice |
| Přívod vody | 1000 až 1200 mm | Od čisté podlahy |
| Ukončení přizdívky | 1150 až 1300 mm | Podle výšky modulu a řešení desky |
| Nastavitelné nožky | 0 až 200 mm | Pro tloušťku podlahy |
Rozsahy vycházejí z doporučení výrobců a z běžné praxe. Závazný je vždy technický list konkrétního modulu, protože se rozměry mezi typy liší.
Proč se počítá od hotové podlahy
Nejčastější chyba celé montáže. Modul se osazuje podle úrovně čisté podlahy, tedy včetně budoucí tloušťky dlažby a lepidla, ne podle stávajícího potěru. Rozdíl bývá dva až tři centimetry a projeví se až v okamžiku, kdy se osazuje keramika a zjistí se, že sedí nízko.
Výrobci s tím počítají a na konstrukci bývá natištěná značka měrného bodu čisté podlahy, podle které se nastavují nožky. Než začnete kotvit, ujasněte si tedy skladbu podlahy do posledního milimetru. Nožky mají rozsah nastavení dvacet centimetrů, takže prostor tam je, ale musíte ho vědomě využít.
Napojení odpadu
Připojovací potrubí pro WC mísu je DN 100, tedy v praxi trubka o průměru sto deset milimetrů. Modul má výstup devadesát milimetrů a k němu se dodává přechodka devadesát na sto deset, přičemž koleno se krátí podle potřeby pilkou na kov.
Sklon připojovacího potrubí má být nejméně tři procenta, doporučeně pět. Tři procenta znamenají výškový rozdíl tři centimetry na jeden metr délky. Délka připojovacího potrubí má být nejvýše šest metrů, doporučeně do čtyř, a počet kolen s úhlem nad sedmašedesát stupňů nejvýše tři, doporučeně jedno. Pro změnu svislého směru na vodorovný se používají dvě kolena po pětačtyřiceti stupních místo jednoho devadesátistupňového, protože tok je plynulejší a méně se zanáší.
Ne každý odpad je vhodný
Zdánlivá drobnost, která dokáže rekonstrukci zdržet o dny. Modul se napojuje kolenem ohnutým do pravého úhlu, takže stávající odpad musí být v poloze, která to umožní. U starších bytů se stojícím WC bývá vývod jinde a je nutné potrubí upravit.
Praktické pravidlo, které si dejte ještě před nákupem modulu: průměr potrubí se po směru toku nikdy nezmenšuje. Kdo se pokusí napojit stodesítku na užší stávající větev, vyrobí si trvalé místo, kde se bude tvořit ucpávka.
Napojení vody a přístup k uzávěru
Přívod vody k modulu má závit R jedna polovina palce a připravuje se zhruba metr až metr dvacet nad čistou podlahou. U podomítkových systémů bývá uzávěr integrovaný přímo v modulu.
Klíčové je, aby zůstal přístupný, protože bez uzavření vody nejde vyměnit ani napouštěcí ventil. Přístup vede stejným servisním otvorem jako k ventilům, tedy otvorem po ovládacím tlačítku. Právě proto se okénko pro tlačítko během zdění nesmí ořezávat ani zmenšovat.
Postup montáže
- Demontujte staré WC a zkontrolujte polohu a stav odpadu.
- Vyměřte výšku podle úrovně hotové podlahy a nastavte nožky rámu.
- Ukotvěte rám závitovými tyčemi do zdi a nožkami do podlahy, celkem ve čtyřech bodech.
- Vyrovnejte konstrukci vodováhou ve vodorovné i svislé rovině.
- Napojte odpadní koleno s přechodkou a přívod vody.
- Proveďte tlakovou zkoušku, dokud jsou drážky a instalační prostor nezakryté.
- Zakryjte konstrukci deskou nebo obezděním, u desky předem vyřežte otvory pro tlačítko a tyče.
- Proveďte hydroizolaci a nechte ji vyschnout.
- Položte obklad a vyspárujte.
- Osaďte zvukoizolační podložku a na závitové tyče nasaďte mísu.
- Namontujte ovládací tlačítko a vyzkoušejte splachování.
Tlaková zkouška
Bod, který se nejčastěji vynechává, protože se zdá zbytečný. Prohlídka i tlaková zkouška se dělá při nezakrytých drážkách, podhledech a instalačních kanálech, jinak se skrytá netěsnost projeví až škodou uvnitř konstrukce.
Tlakové zkoušky vnitřního vodovodu se řídí příslušnou evropskou normou, u plastových rozvodů má vlastní postup. Jeden z uznávaných postupů pracuje se snížením tlaku na deset barů a následným sledováním po dobu šedesáti minut, kdy nesmí dojít k úbytku. Pro laika platí jednodušší pravidlo: pusťte vodu, nechte systém pod tlakem několik hodin a teprve pak zakrývejte.
Opláštění a obezdění
Do vlhkého prostředí patří impregnovaná sádrokartonová deska, poznatelná zeleným lícem, ve standardní tloušťce dvanáct a půl milimetru, montovaná na profily. Použít se musí impregnované tmely a povrchová úprava určená pro vlhké prostory.
Alternativou je vyzdění, buď z pórobetonových tvárnic, které se snadno řežou a lepí tenkovrstvou maltou, nebo z plné cihly tam, kde je důraz na pevnost. U modulů k zazdění je podezdění a obezdění povinné, protože právě jím konstrukce získá deklarovanou únosnost čtyř set kilogramů. Hydroizolace je samostatný krok s vlastní dobou schnutí, na který je potřeba počítat zhruba celý den.
Odhlučnění
Mezi keramiku a stěnu se vkládá zvukově izolační podložka z polyetylenové pěny, která přerušuje přenos hluku a vibrací mezi stavbou a mísou. Bez ní se zvuk splachování šíří konstrukcí do celého bytu, u sousedící ložnice velmi znatelně.
Má ale ještě druhou funkci, o které se mluví míň: brání prasknutí obkladu při dotahování mísy ke zdi, protože rozloží tlak. Doplňkově se izoluje i potrubí, vodovodní tepelnou izolací a plastové kanalizační potrubí plsťovým pásem. Náklad je zanedbatelný, dodatečné odhlučnění po obložení už možné není.
Nosnost a záruka
Zaručená nosnost běžných montážních prvků je čtyři sta kilogramů, což s velkou rezervou pokrývá i zatížení, kdy si někdo na mísu sedne prudce nebo se o ni opře.
Pozor ale na podmínku. U prvků k zazdění se této hodnoty dosáhne až obezděním a podezděním, takže samotný ukotvený rám bez obezdění tolik neunese. Výrobci navíc poskytují záruku na montážní prvky v řádu let za předpokladu, že montáž provedla proškolená firma. Kdo montuje svépomocí, o tuhle část záruky obvykle přijde.
Revizní přístup
Argument, který vyvrací nejčastější obavu ze závěsných záchodů. Všechny funkční části systému jsou opravitelné nebo vyměnitelné přes servisní otvor ukrytý pod ovládacím tlačítkem, včetně napouštěcího i vypouštěcího ventilu.
Znamená to, že běžná porucha se řeší bez bourání. Jak taková oprava probíhá a jak se pozná, který ventil je vinen, popisuje text o tom, co dělat, když máte protékající záchod. Právě kvůli tomuhle přístupu se okénko pro tlačítko nesmí během zdění zmenšovat.
Nejčastější chyby
Na prvním místě nedostatečné ukotvení a u modulů k zazdění vynechané podezdění, bez kterého se nedosáhne deklarované nosnosti. Hned za tím vynechaná tlaková zkouška před zakrytím a nesprávná výška z nezapočtené tloušťky hotové podlahy.
Dál nedodržený spád, tedy pod třemi procenty, a příliš dlouhé nebo zalomené připojovací potrubí. Pátou chybou je vynechaná zvukoizolační podložka a šestou poškození plastového okénka pro tlačítko nebo přenastavení vnitřní mechaniky během obezdívání. Krytka okénka se nesundává a mechanika se nenastavuje, dokud není zeď hotová.
Kolik času na to počítat
Realistický rozvrh vypadá takto: dva dny hrubá montáž a zkoušky, jeden den hydroizolace včetně schnutí, jeden až dva dny obklad a spárování a půl dne osazení mísy a tlačítka. Dohromady tedy zhruba pracovní týden, z něhož je většina čekání.
Právě proto se závěsné WC nedá stihnout přes víkend, i když samotné montážní úkony trvají hodiny. Kdo plánuje rekonstrukci koupelny, měl by tuhle etapu zařadit hned na začátek, protože na ni navazuje obklad. Souvislosti s rozvody, které se plánují ve stejné fázi, popisuje text o tom, na co si dát pozor, když se řeší elektroinstalace v koupelně. Inspiraci k celkovému řešení najdete v textu o tom, jak dnes mohou vypadat moderní koupelny.
Časté otázky
Jak vysoko namontovat závěsné WC?
Horní hrana keramiky se osazuje zhruba čtyřicet až třiačtyřicet centimetrů nad hotovou podlahou, tedy včetně budoucí dlažby a lepidla, ne nad potěrem. Bezbariérová varianta se pohybuje kolem sedmačtyřiceti až padesáti centimetrů. Na konstrukci bývá natištěná značka měrného bodu čisté podlahy.
Jaká je správná výška odpadu?
Osa odpadního potrubí se umisťuje zhruba sto osmdesát až dvě stě třicet milimetrů nad čistou podlahou, přičemž v převažující praxi to bývá sto osmdesát až sto pětaosmdesát. Závazný je technický list konkrétního modulu, protože se hodnoty mezi typy liší.
Jaký spád má mít odpad od WC?
Nejméně tři procenta, doporučeně pět. Tři procenta znamenají tři centimetry výškového rozdílu na metr délky. Připojovací potrubí má být dlouhé nejvýše šest metrů, doporučeně do čtyř, a s co nejmenším počtem ostrých kolen.
Kolik unese závěsné WC?
Zaručená nosnost běžných montážních prvků je čtyři sta kilogramů. U modulů určených k zazdění se ale této hodnoty dosáhne až obezděním a podezděním, takže samotný ukotvený rám bez obezdění tolik neunese.
Dá se modul namontovat do sádrokartonu?
Ano, existují typy určené přímo pro montáž před nosnou stěnu nebo do konstrukce z profilů, kotví se čtyřmi upevňovacími body. Do vlhkého prostředí patří impregnovaná deska tloušťky dvanáct a půl milimetru a impregnované tmely.
Proč je potřeba zvukoizolační podložka?
Přerušuje přenos hluku a vibrací mezi stavbou a keramikou, takže se zvuk splachování nešíří konstrukcí do celého bytu. Druhou funkcí je rozložení tlaku, díky kterému při dotahování mísy nepraskne obklad. Dodatečně ji doplnit nelze.
Kdy se dělá tlaková zkouška?
Vždy před zakrytím, tedy při nezakrytých drážkách a instalačních kanálech. Později se skrytá netěsnost projeví až škodou uvnitř konstrukce. Pro laickou kontrolu stačí nechat systém pod tlakem několik hodin a teprve pak zdít nebo opláštit.
Jde vyměnit ventil bez bourání?
Jde. Všechny funkční části včetně napouštěcího a vypouštěcího ventilu jsou přístupné servisním otvorem pod ovládacím tlačítkem. Právě proto se okénko pro tlačítko během zdění nesmí ořezávat ani zmenšovat a krytka se nesundává.
Uvedené rozměry jsou orientační, závazný je technický list konkrétního modulu a keramiky. Zásah do rozvodů vody a kanalizace v bytovém domě konzultujte se správcem.
