Sprchový kout bez vaničky stojí a padá na dvou vrstvách, které po dokončení nikdo neuvidí: na spádu připraveném v podkladu a na hydroizolaci navazující na žlab. Běžně doporučovaný spád je kolem dvou procent, tedy dva centimetry na metr, a musí vzniknout ve spádovém potěru nebo ve spádové desce, ne až v lepidle pod dlažbou. Níž najdete celou skladbu, výšky, průměry odpadu i to, kde vzniká nejčastější porucha.
Ostatní úpravy koupelny drží rozcestník o opravách v koupelně.
Hlavní body
- Spád se dělá v podkladu, ne dodatečně v lepidle při pokládce.
- Hydroizolace se nanáší ve dvou vrstvách křížem s denním odstupem.
- Nejčastější místo zatékání je napojení izolace na žlab.
- Zápachová uzávěra musí mít výšku vodního sloupce nejméně 50 mm.
- Do koupelny patří dlažba s protiskluzností alespoň třídy R10.
Varianty odvodnění

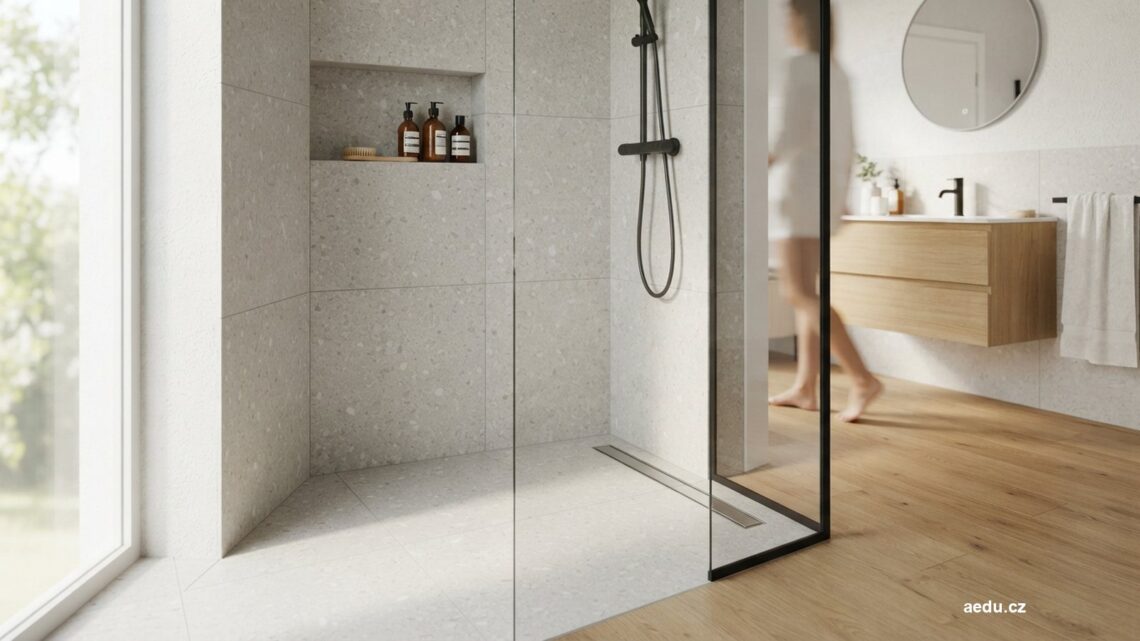

Sprcha v úrovni podlahy se odvodňuje buď lineárně, tedy podlahovým žlabem u stěny nebo do prostoru, nebo bodově podlahovou vpustí s roštem. Třetí možností je sprchový profil vedený u stěny, který má nižší stavební výšku než klasický žlab.
Samostatnou kategorií jsou hotové spádované desky s integrovaným spádem z výroby. Ty řeší nejčastější zdroj chyb, protože spád je dán tvarem desky a nezávisí na tom, jak přesně někdo natáhne potěr. Běžné rozměry se pohybují kolem devadesáti až sto dvaceti centimetrů při tloušťce kolem čtyř centimetrů.
Jaký spád
Zdroje se mírně liší. Část uvádí rozsah jedno až dvě procenta, část trvá na dvou procentech jako na minimu. Praktické doporučení, na kterém se shodují, zní kolem dvou procent, tedy zhruba dva centimetry na metr délky.
Pozor na jednu záludnost. U bezbariérových sprch se z téhož čísla stává horní mez: příslušná vyhláška doporučuje sklon nejvýše jedna ku padesáti, tedy dvě procenta. Není to spor, ale opačný směr požadavku. U běžné sprchy jsou dvě procenta cíl, u bezbariérové strop, který se nemá překročit kvůli stabilitě uživatele.
Kde se spád vytváří
Tohle je nejdůležitější věta celého článku. Spád musí být připravený v podkladu, tedy ve spádovém potěru, spádové liště nebo ve spádové desce. Řešit spád až během pokládky dlažby, tedy tím, že se do lepidla naklade nerovnoměrně, je hlavní chyba vedoucí k nerovnoměrnému sklonu a k loužím v rozích.
Spádový potěr se nanese, urovná a nechá vyzrát, což zabere dny. Spádová deska přináší spád z výroby a je hotová hned, u některých systémů se v ploše nevyžaduje ani další hydroizolace a obkládat lze zhruba po půl dni. V rekonstrukcích, kde se bojuje o každý den i o každý centimetr výšky, proto deska často vychází líp.
Kolik výšky to zabere
| Prvek skladby | Orientační výška |
|---|---|
| Standardní podlahový žlab | Kolem 85 mm stavební výšky |
| Snížený žlab | Kolem 55 mm |
| Spádovaná deska | Kolem 40 mm |
| Potěr | Nejméně 50 mm |
| Spád dlažby | Podle šířky koutu, 2 cm na metr |
| Spád odpadního potrubí | 3 procenta u DN 40 až DN 70 |
Celková potřebná výška je součtem těla žlabu, spádu dlažby a spádu odpadu. Právě proto je toto řešení v panelových domech nejobtížnější.
Sprcha bez vaničky v paneláku
Kritickým omezením je malá konstrukční výška podlahy. Žlab je nutné zapustit hlouběji, jenže pod ním musí ještě zůstat místo na sifon, na spád odpadu a na hydroizolaci, a to v bytovém domě prostě nebývá.
Doložená řešení jsou dvě. Buď vyvýšený sprchový kout se schodem, kde se prostor pro sifon a izolaci vytvoří nad úrovní podlahy, nebo zvednutí celé podlahy koupelny, což je nákladnější a vytvoří schod při vstupu. Pomáhají také nízké a extra nízké sifony, u kterých se stavební výška dostává hluboko pod padesát milimetrů. U zásahu do konstrukce podlahy je namístě konzultace se stavebním technikem.
Odpad a jeho spád
Pro sprchový kout se používá potrubí o průměru čtyřicet nebo padesát milimetrů, přičemž žlaby se dodávají s bočním odtokem v obou variantách. Minimální sklon připojovacího potrubí je podle pravidel navrhování vnitřní kanalizace tři procenta pro dimenze čtyřicet až sedmdesát milimetrů.
K tomu patří další omezení, o kterých se běžně nemluví. Délka připojovacího potrubí má být nejvýše čtyři metry bez čisticí tvarovky, s ní nejvýše šest, a počet kolen s úhlem nad šedesát sedm a půl stupně nejvýše tři. Čím delší a zalomenější trasa, tím spolehlivěji se bude zanášet.
Zápachová uzávěra
Minimální výška vodního sloupce v zápachové uzávěře pro splaškové odpadní vody je padesát milimetrů. Dřív se uváděla hodnota vyšší, snížení je zakotvené v příslušné evropské normě.
Praktický problém nastává u sprch, které se používají zřídka, například v podnájmu nebo na chalupě. Voda z uzávěry se odpaří a do místnosti začne pronikat zápach z kanalizace. Řešením je buď dolít vodu po každé delší nepřítomnosti, nebo rovnou zvolit kombinovanou takzvanou suchou zápachovou uzávěru, kterou výrobci nabízejí právě pro málo používané prostory.
Jaký průtok musí žlab zvládnout
Údaj, který se při výběru přehlíží, přitom rozhoduje o tom, jestli voda zůstane v koutu. Deklaruje se podle příslušné evropské normy pro podlahové vpusti. U žlabů s odtokem padesát milimetrů se běžně uvádí kolem sedmdesáti litrů za minutu, u čtyřicítky kolem čtyřiceti pěti.
Pro běžnou sprchovou hlavici stačí zhruba třicet až čtyřicet litrů za minutu. Kdo ale plánuje velkoformátovou dešťovou hlavici, měl by mířit výš a zároveň si uvědomit, že varianta s odtokem čtyřicet milimetrů je na hranici. Podlahové vpusti bývají o něco slabší než lineární žlaby, běžně kolem čtyřiceti až padesáti litrů za minutu.
Hydroizolace
Nejdůležitější vrstva celé stavby. Na stěnách má sahat nejméně dva metry od podlahy, případně nejméně třicet centimetrů nad sprchovou hlavici, podle toho, co je výš. V přilehlé části koupelny se izoluje podlaha a sokly do výšky zhruba deseti centimetrů.
Systém se skládá z několika prvků. Stěrka na podlahy a zatěžovaná místa, nátěr na méně zatěžované části stěn, hydroizolační pásky do koutů, rohů a na přechodová místa a manžety kolem prostupů, tedy kolem výpusti žlabu a přívodů vody. Nanáší se ve dvou překrývajících se vrstvách, druhá křížem k první, a mezi vrstvami se schne dvacet až čtyřiadvacet hodin. Spáry se doplní pružným tmelem.
Napojení na žlab je nejčastější porucha
Rohy a napojení hydroizolace na žlab jsou místa, kde voda proniká nejčastěji. Manžeta se zatlačí do čerstvě natažené první vrstvy stěrky a nechá se zaschnout, teprve pak přijde vrstva druhá.
Zrádné je, že chyba se neprojeví hned. Spád může být v pořádku, dlažba vypadá dobře, ale pokud je izolace přerušená, špatně vytažená nebo nedotažená ke žlabu, voda si cestu najde a projeví se to za měsíce vlhkou stěnou nebo skvrnou u sousedů pod vámi. Po instalaci se proto vyplatí udělat jednoduchou zkoušku: sejmout rošt, nalít do žlabu vodu z konve a zkontrolovat objímky i přípojku.
Dlažba a protiskluznost
Velkoformátová dlažba vypadá dobře, ale komplikuje přesné vytvoření spádu. Velký formát se do spádované plochy hůř klade a vznikají takzvané mikrokapsy, tedy drobná místa, kde zůstává stát voda. V samotném sprchovém prostoru je proto menší formát praktičtější.
Protiskluznost se udává třídami od R devět do R třináct a do koupelny se doporučuje minimálně R deset. Česká norma pro podlahy k tomu požaduje v bytech a domech součinitel smykového tření nejméně tři desetiny, ve veřejných prostorách nejméně pět desetin. Lepidlo se nanáší tak, aby dlaždice byla podlepená celou plochou, tedy zubovým hladítkem na podklad i na rub dlaždice.
Postup stavby
- Ověřte polohu odpadu, konstrukční výšku podlahy a možný spád svodu.
- Osaďte žlab nebo vpust a napojte odpad se sklonem nejméně tři procenta.
- Vytvořte spád ve spádovém potěru nebo osaďte spádovou desku.
- Nechte podklad vyzrát a zbavte ho prachu.
- Naneste první vrstvu hydroizolační stěrky a vložte do ní pásky, rohy a manžetu ke žlabu.
- Po dvaceti až čtyřiadvaceti hodinách naneste druhou vrstvu křížem k první.
- Proveďte zkoušku vodou z konve a zkontrolujte napojení.
- Položte dlažbu do spádu, s plným podlepením.
- Vyspárujte a koutové spáry doplňte pružným tmelem.
- Osaďte rošt a nakonec sprchovou zástěnu.
Bezbariérové řešení
Má vlastní požadavky dané vyhláškou. Výškový rozdíl mezi podlahou a dnem sprchového koutu smí být nejvýše dvacet milimetrů a doporučuje se nízký sifon nebo vyspádování ve sklonu nejvýše jedna ku padesáti do odtokového kanálku podél stěny zakrytého roštem.
K tomu patří vybavení: sklopné sedátko o rozměru nejméně pětačtyřicet krát pětačtyřicet centimetrů ve výšce zhruba šestačtyřiceti centimetrů nad podlahou, ruční sprcha s pákovým ovládáním na stěně kolmé k sedátku a madla, vodorovné ve výšce osmdesáti centimetrů a délce nejméně šedesáti centimetrů a svislé o délce nejméně padesáti centimetrů. Tyhle rozměry nejsou doporučení, ale požadavek.
Co se stane při chybě
Nedostatečný nebo nerovnoměrný spád znamená kaluže, zvýšené usazování nečistot a v krajním případě únik vody mimo sprchový prostor. To je nepříjemné, ale opravitelné přespádováním.
Chyba v hydroizolaci je jiná kategorie. Voda zateče do konstrukce podlahy, vznikne plíseň a v horším případě se poškodí strop bytu pod vámi. Oprava pak znamená rozbít hotovou dlažbu, vysušit konstrukci a celou skladbu udělat znovu. Právě proto se na hydroizolaci nešetří ani na materiálu, ani na čase potřebném na schnutí. Souvislosti mezi vlhkostí v konstrukci a růstem plísní rozebírá text o tom, proč vzniká černá plíseň na zdi.
Odhlučnění a skladba
V bytovém domě patří do skladby podlahy i kročejová izolace, která odděluje nášlapnou vrstvu od nosné konstrukce a snižuje hluk z chůze. Při rekonstrukcích se uvádějí tloušťky v řádu jednotek až dvou desítek milimetrů.
Objevuje se také požadavek, aby kročejová izolace v panelovém domě splňovala nejvyšší třídu reakce na oheň, což by vylučovalo polystyren ve prospěch minerální vlny. Tohle tvrzení pochází ze sekundárního zdroje, ne z normy, takže si ho u konkrétní stavby ověřte u projektanta. V každém případě to je další milimetry, které se musí vejít do konstrukční výšky.
Údržba
Sprchový žlab se čistí jednoduše: sejme se rošt, vyjme se sítko a zápachová uzávěra, odstraní se vlasy a nečistoty a vše se vypláchne teplou vodou. Při častém zanášení vlasy pomůže dodatečné nerezové sítko.
Při výběru se vyplatí ptát se na rozebíratelnost sifonu a na dostupnost náhradních dílů, protože žlab je zabudovaný natrvalo a vyměnit ho znamená rozbít dlažbu. Záruky se u nerezových žlabů pohybují i ve dvou desítkách let. Ostatní odtoky v bytě mají jinou logiku i jiné typické ucpávky, jak popisuje text o tom, jak řešit ucpaný odpad.
Sedm chyb u sprchy bez vaničky
- Vytvářet spád až v lepidle při pokládce dlažby.
- Podcenit celkovou stavební výšku a zjistit to až u odpadu.
- Vynechat manžetu v napojení hydroizolace na žlab.
- Nanést hydroizolaci v jedné vrstvě místo dvou křížem.
- Zvolit velkoformátovou dlažbu do malého spádovaného koutu.
- Použít dlažbu s nižší protiskluzností než R deset.
- Vynechat zkoušku vodou před položením dlažby.
Časté otázky
Jaký spád má mít sprchový kout bez vaničky?
Běžně doporučovaný spád je kolem dvou procent, tedy zhruba dva centimetry na metr délky, přičemž část zdrojů připouští i jedno procento. U bezbariérové sprchy je naopak dvouprocentní sklon horní mezí, kterou nemá překročit.
Kde se spád vytváří?
Ve spádovém potěru, spádové liště nebo ve spádové desce s integrovaným spádem z výroby. Nikdy až dodatečně v lepidle při pokládce dlažby, protože právě to vede k nerovnoměrnému sklonu a loužím v rozích.
Kolik výšky sprcha bez vaničky potřebuje?
Součet stavební výšky žlabu, spádu dlažby a spádu odpadního potrubí. Standardní žlab má kolem pětaosmdesáti milimetrů, snížený kolem pětapadesáti a spádovaná deska kolem čtyřiceti. K tomu potěr nejméně padesát milimetrů.
Jde sprcha bez vaničky do paneláku?
Jde, ale obtížně, protože konstrukční výška podlahy bývá malá. Řešením je buď vyvýšený kout se schodem, nebo zvednutí celé podlahy koupelny, případně použití extra nízkého sifonu. Zásah do konstrukce podlahy je vhodné konzultovat se stavebním technikem.
Do jaké výšky se dělá hydroizolace?
Na stěnách nejméně dva metry od podlahy, případně nejméně třicet centimetrů nad sprchovou hlavici, podle toho, co je výš. V přilehlé části koupelny se izoluje podlaha a sokly do zhruba deseti centimetrů. Nanáší se ve dvou vrstvách křížem s odstupem dvaceti až čtyřiadvaceti hodin.
Kde nejčastěji zatéká?
V rozích a v napojení hydroizolace na žlab. Manžeta se musí zatlačit do čerstvě natažené první vrstvy stěrky. Chyba se neprojeví hned, ale po měsících vlhkou stěnou nebo skvrnou u sousedů, proto se vyplatí před dlažbou udělat zkoušku vodou z konve.
Jaký průtok má mít žlab?
Pro běžnou sprchovou hlavici stačí zhruba třicet až čtyřicet litrů za minutu. U žlabů s odtokem padesát milimetrů se uvádí kolem sedmdesáti litrů za minutu, u čtyřicítky kolem čtyřiceti pěti, což je u velkoformátové dešťové hlavice na hranici.
Jakou dlažbu vybrat do sprchy?
S protiskluzností alespoň třídy R deset a raději v menším formátu, protože velkoformátová dlažba se do spádované plochy hůř klade a vznikají místa se stojící vodou. Česká norma pro podlahy požaduje v bytech součinitel smykového tření nejméně tři desetiny.
Uvedené hodnoty jsou orientační a vycházejí z podkladů výrobců a odborných zdrojů. U konkrétní stavby se řiďte technickými listy použitých materiálů a u zásahu do konstrukce podlahy v bytovém domě konzultací s projektantem.
