Rozdíl mezi podlahovým topením a radiátory není hlavně v komfortu, ale v teplotě otopné vody. Podlahové topení se navrhuje na nízké teploty, radiátory na vyšší, a právě tohle číslo rozhoduje o tom, jak dobře bude soustava spolupracovat s tepelným čerpadlem nebo kondenzačním kotlem. Úspora přitom není automatická, dá se ztratit už volbou podlahové krytiny.
Celou soustavu i zdroje tepla drží pohromadě rozcestník o vytápění domu.
Hlavní body
- Nízká teplota otopné vody zvyšuje účinnost tepelného čerpadla.
- Povrchová teplota podlahy je limitovaná, a tím je limitován i výkon.
- Špatná nášlapná vrstva srazí výkon až na polovinu.
- Podlahové topení reaguje v hodinách, radiátor v minutách.
- Radiátor se vymění bez bourání, trubku v potěru ne.
Co si vybrat
Do novostavby s nízkou tepelnou ztrátou a s tepelným čerpadlem patří podlahové topení, protože nízká teplota vody se přímo promítne do provozních nákladů. Do rekonstrukce, kde nelze zvýšit podlahu, patří radiátory, ideálně nízkoteplotní. Do místností užívaných nárazově se osvědčuje kombinace obojího.
Rozhodující otázka tedy nezní, co je pohodlnější, ale jaký je zdroj tepla a kolik je k dispozici stavební výšky.
Sálání proti konvekci
Velkoplošné vytápění předává teplo převážně sáláním, u podlahového tvoří sálavá složka zhruba pětapadesát procent. Radiátor naopak pracuje hlavně konvekcí: ohřeje vzduch, ten stoupá ke stropu a chladný klesá k podlaze.
Výsledkem je opačný teplotní profil, než je fyziologicky žádoucí. Ideálnímu průběhu, tedy tepleji u podlahy a chladněji ve výši hlavy, se nejvíc blíží právě podlahové vytápění. Proto se u něj dá při zachování stejné tepelné pohody spokojit s teplotou vzduchu zhruba o dva až čtyři stupně nižší. Není to trik, ale důsledek toho, že vnímaná teplota je kombinací teploty vzduchu a teploty okolních ploch.
Teplotní spád rozhoduje o všem
Pro stejný dům vychází návrhová teplota otopné vody u podlahového vytápění kolem pětatřiceti stupňů, u nízkoteplotních radiátorů kolem pětačtyřiceti a u klasických radiátorů kolem pětapadesáti. Sezonní topný faktor tepelného čerpadla se přitom mezi krajními variantami liší zhruba o jednu celou jednotku.
Mechanismus je jednoduchý: čím menší teplotní rozdíl musí čerpadlo překonat mezi zdrojem tepla a otopnou vodou, tím méně elektřiny spotřebuje kompresor. Každý stupeň navíc se tedy platí po celou dobu životnosti soustavy.
Proč to platí i u plynu
Kondenzační kotel kondenzuje, jen pokud je teplota vratné vody zhruba do pětapadesáti stupňů. Nejvyšší normový stupeň využití je trvale zaručen u nízkoteplotních soustav se spády přibližně od čtyřiceti na třicet do pětapadesáti na pětačtyřicet stupňů.
Naopak u zdroje, jehož účinnost na teplotě vody nezávisí, tedy u elektrokotle nebo přímotopu, tento mechanismus návratnosti nefunguje vůbec. Starší soustavy navrhované na spády kolem sedmdesáti stupňů jsou pak hlavním důvodem, proč nelze tepelné čerpadlo bez úprav napojit na každý dům.
Limit povrchové teploty a strop výkonu
Povrchová teplota podlahy se v pobytové zóně omezuje na devětadvacet stupňů, ve vlhkých provozech a koupelnách zhruba na třiatřicet a v okrajových zónách kolem pětatřiceti. Jde o limit z fyziologických důvodů, ne o technickou hranici.
Z tohoto limitu ale plyne strop tepelného výkonu. Podlahový systém by neměl dávat víc než zhruba sto wattů na metr čtvereční, v praxi se navrhuje kolem osmdesáti u standardní stavby, kolem šedesáti u lepší a kolem čtyřiceti u velmi dobře zateplených objektů. Podlahové topení tedy nedokáže pokrýt libovolně velkou tepelnou ztrátu a u nezateplených domů na ni prostě nestačí. Souvislost s obálkou budovy rozebírá text o tom, co obnáší zateplení fasády.
Setrvačnost a co s ní
Systémy s velkou akumulací, tedy trubky v betonovém nebo anhydritovém potěru, reagují pomalu a odezva přesahuje několik hodin. Systémy s nižší akumulací zvládnou desítky minut.
Praktický důsledek: u podlahového topení se vyplatí topit méně, ale stále, a vyhnout se rychlým teplotním skokům. Snaha regulovat teplotu nahoru a dolů podle přítomnosti osob u něj nefunguje, protože soustava reaguje až ve chvíli, kdy už není potřeba.
Krb, slunce a nárazově užívané místnosti
Tam, kde se objevují velké tepelné zisky, ať už ze slunce, z krbu, nebo z lidí, není cílem regulace držet stálou teplotu za každou cenu, ale řídit tepelný tok podle skutečné potřeby. Zóna při slunečním svitu dočasně uzavře průtok, jenže podlaha je v tu chvíli už nahřátá a dotápí dál.
Pro nárazově užívané prostory se proto osvědčila kombinace obojího. Radiátor rychle dotopí a podlahové topení pak udržuje základ. Je to kompromis, který se u chalup a u pokojů pro hosty vyplatí víc než čistě jedno řešení.
Skladba podlahy a stavební výška

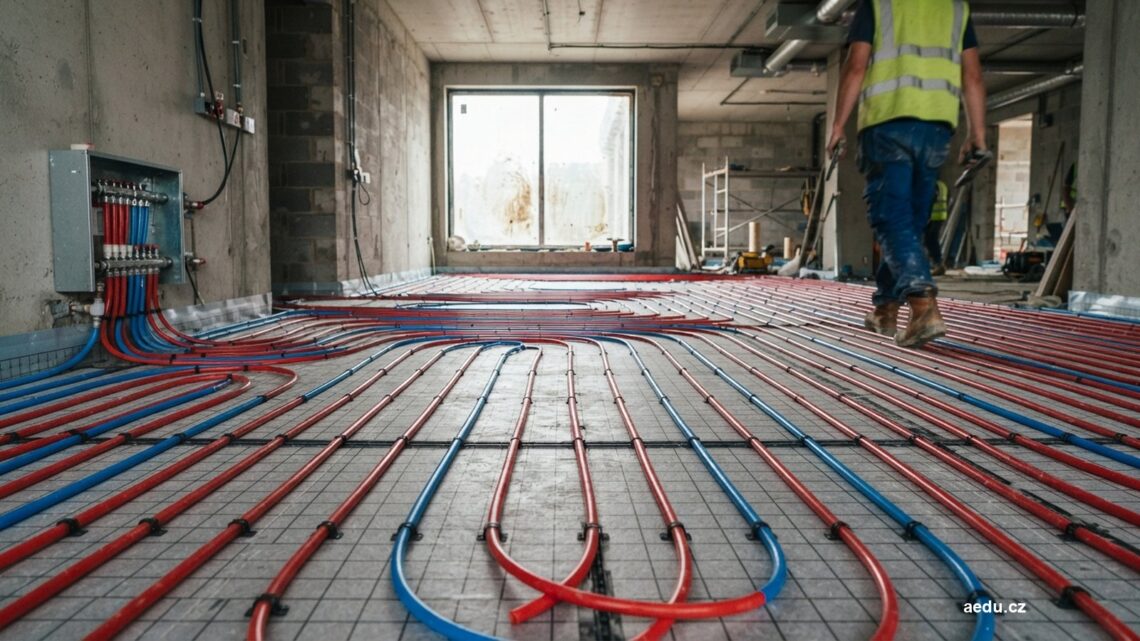

U mokrých systémů leží na stropní konstrukci tepelná a kročejová izolace, na ní separační vrstva, pak trubky a nakonec roznášecí vrstva z betonu nebo anhydritu. Anhydritový potěr lze snížit až na zhruba tři centimetry nad rozvody, u betonu se počítá spíš s pěti.
K tomu je nutné připočíst izolaci pod topením, která bývá v řádu deseti až dvaceti centimetrů podle požadavku na tepelný odpor. Celková skladba je tedy hlavním omezením při rekonstrukci a mění i výšku dveřních otvorů, což je dobré vyřešit dřív, než se vybírají interiérové dveře a zárubně.
Dilatace, na kterých se šetřit nedá
Po obvodu místnosti se vkládá dilatační pás z pěnového polyethylenu, u anhydritu na ploše s podlahovým vytápěním zpravidla desetimilimetrový. Účelem je dát potěru prostor pro teplotní roztažnost.
Zásadní je, že dilatační spáry musí procházet všemi teplotně namáhanými vrstvami podlahy, tedy technologickou, nosnou i nášlapnou. Spára, která končí pod dlažbou, svou funkci neplní a projeví se prasklinami.
Suché systémy pro rekonstrukce
Trubky se ukládají do systémových desek a překrývají sádrokartonovými nebo sádrovláknitými deskami. Stavební výška se pohybuje zhruba mezi osmadvaceti a třiapadesáti milimetry, u extrémně nízkých skladeb se lze dostat i pod třicet.
Hlavní použití je při rekonstrukcích starších bytových domů, kde nelze strop zatížit betonem nebo prostě chybí výška. Bonusem je, že topit lze prakticky hned, nečeká se na vyzrání potěru. Cenou je nižší akumulace a obvykle i nižší výkon na metr čtvereční.
Krytina rozhoduje o polovině výkonu
Norma připouští tepelný odpor nášlapné vrstvy nejvýše zhruba patnáct setin metru čtverečního kelvinu na watt. Rozdíly mezi krytinami jsou přitom dramatické.
| Nášlapná vrstva | Podíl výkonu proti dlažbě |
|---|---|
| Keramická dlažba | 100 procent |
| Kámen a mramor | zhruba 99 procent |
| Linoleum a vinyl | 93 až 95 procent |
| Parkety 8 mm | zhruba 86 procent |
| Koberec s podložkou | zhruba 72 procent |
| Plovoucí laminát s papírem | zhruba 58 procent |
| Plovoucí laminát s mirelonem | zhruba 52 procent |
Měřeno při shodných vstupních podmínkách. Rozdíl mezi laminátem na papíru a na mirelonu ukazuje, že problém často nedělá krytina, ale podložka pod ní.
Co z toho plyne pro výběr podlahy
Záměnou dlažby za plovoucí laminát s nevhodnou podložkou klesne výkon zhruba na polovinu projektovaných hodnot. Soustava se pak musí provozovat s vyšší teplotou vody a celá úspora z nízkého spádu se ztratí.
Dřevo není zakázané, ale záleží na tloušťce a dřevině, protože jejich tepelný odpor se liší několikanásobně. Buk se obecně nedoporučuje kvůli rozměrovým změnám při změně teploty. U laminátu se vyplatí nahradit běžnou korkovou protihlukovou podložku podložkou určenou pro podlahové vytápění. Koberec má být lepený, do zhruba deseti milimetrů a bez dlouhého vlasu.
Dva různé limity teploty
Normový limit povrchové teploty v pobytové zóně je devětadvacet stupňů. Vedle toho ale existuje maximální teplota povolená výrobcem konkrétní krytiny, která se u plovoucích podlah pohybuje spíš kolem sedmadvaceti až osmadvaceti stupňů.
Rozhoduje ten přísnější z obou, tedy v praxi zpravidla údaj výrobce krytiny. Právě proto se nelze řídit jen normou a je nutné mít krytinu vybranou dřív, než se soustava navrhne.
Elektrické podlahové topení
Topná rohož je kabel meandrovitě všitý do nosné tkaniny, což usnadňuje montáž a vylučuje překřížení. Rohože se hodí na větší plochy, samotné kabely na úzké a členité prostory, což je typicky koupelna. Existují i hotové sady k dodatečné instalaci pod novou dlažbu.
Technicky jde o plnohodnotné vytápění, nasazuje se i při rekonstrukcích historických budov. Provozně je ale jako hlavní zdroj nejdražší variantou, protože odporový ohřev pracuje s poměrem jedna ku jedné, zatímco tepelné čerpadlo dodá za jednotku elektřiny několikanásobek tepla. Vhodné krytiny jsou dlažba, kámen a mramor, naopak koberce a PVC s pryžovým rubem se nehodí vůbec.
Regulace
Základem je ekvitermní regulace, která odvozuje teplotu otopné vody od venkovní teploty. Není přitom totéž ekvitermní regulace s prostorovým termostatem a s prostorovým snímačem: termostat pouze spíná, zatímco snímač dává spojitou informaci a umožňuje křivku doladit.
Zónová regulace jednotlivých okruhů je možná, má ale dva limity. Pozdější úpravy jsou náročné kvůli vedení kabelů a snímačů, a kvůli dlouhé setrvačnosti soustavy často nepřinesou úsporu úměrnou složitosti. U radiátorů plní stejnou roli termostatická hlavice a díky malé akumulaci tělesa se projeví rychle.
Poruchy a jejich hledání
Trubky v potěru nelze vizuálně zkontrolovat. Prakticky jedinou nedestruktivní metodou lokalizace úniku je termografické měření, kdy termokamera zobrazí chladnější plochu podlahy a umožní zásah bez vybourání celé místnosti.
Prevence je levnější. Tlaková zkouška má systém držet pod tlakem několik hodin, ideálně celý den, jinak drobné netěsnosti uniknou pozornosti. Odvzdušňuje se na rozdělovači postupně od nejvzdálenější smyčky, alespoň jednou ročně před topnou sezonou. Proplach se dělá po jednotlivých větvích při uzavřených ostatních.
Radiátor do podlahy: podlahový konvektor
Když se hledá radiátor do podlahy, jde obvykle o podlahový konvektor. Je to výměník tepla uložený ve žlabu zapuštěném do podlahy a zakrytý pochozí mřížkou. Nejčastěji se umisťuje podél velkých prosklených ploch a francouzských oken, kde by klasické těleso překáželo ve výhledu a kde je potřeba zastavit studený vzduch, který od skla padá k podlaze.
Konvektory se vyrábějí s přirozenou konvekcí a s ventilátorem. Varianta s ventilátorem má při stejné délce vyšší výkon a rychleji reaguje, potřebuje ale přívod elektřiny a je slyšet. Konvektor s přirozenou konvekcí je tichý, ale při nízké teplotě vody, na kterou pracuje podlahové topení, dává výrazně méně tepla.
Hloubku žlabu je nutné znát před litím podlahy, protože se konvektor zapouští do skladby. Často se kombinuje s podlahovým topením: podlaha pokryje základní potřebu tepla a konvektor u okna řeší chladnou zónu a rosení skla. Mřížku a žlab je potřeba pravidelně čistit od prachu, jinak výkon klesá.
Sedm věcí, které rozhodnou dřív než vzhled
- Jaký je zdroj tepla a jestli mu nízká teplota vody prospěje.
- Kolik je k dispozici stavební výšky.
- Jaká je tepelná ztráta a jestli ji podlaha uveze.
- Jaká krytina bude ležet nahoře a s jakou podložkou.
- Jak často se místnost užívá.
- Jestli je v místnosti krb nebo velká prosklená plocha.
- Jestli je stavba nová, nebo se rekonstruuje za provozu.
Časté otázky
Co je radiátor do podlahy?
Podlahový konvektor, tedy výměník ve žlabu zapuštěném do podlahy a krytý mřížkou. Používá se hlavně u velkých oken, kde zastaví studený vzduch od skla.
Je podlahové topení úspornější než radiátory?
Jen tehdy, když se využije jeho hlavní přednost, tedy nízká teplota otopné vody, a zdroj tepla na ni reaguje účinností. U tepelného čerpadla a kondenzačního kotle ano, u elektrokotle nikoli. Špatně zvolená krytina navíc dokáže úsporu zcela smazat.
Proč se u podlahového topení mluví o teplotě vody?
Protože je to hlavní parametr, který ovlivňuje účinnost zdroje. Čím menší rozdíl musí tepelné čerpadlo mezi zdrojem tepla a otopnou vodou překonat, tím méně elektřiny spotřebuje kompresor. Kondenzační kotel zase kondenzuje jen při dostatečně nízké teplotě vratné vody.
Můžu mít na podlahovém topení dřevěnou podlahu?
Můžete, ale záleží na tloušťce a dřevině, protože jejich tepelný odpor se liší několikanásobně. Rozhoduje limit tepelného odporu nášlapné vrstvy a maximální teplota povolená výrobcem krytiny. Buk se obecně nedoporučuje kvůli rozměrovým změnám při změně teploty.
Proč nefunguje podlahové topení pod laminátem?
Většinou nefunguje podložka, ne laminát. Plovoucí laminát s běžnou podložkou dává zhruba poloviční výkon proti dlažbě, takže soustava musí jet na vyšší teplotu vody. Řešením je podložka určená přímo pro podlahové vytápění.
Jak teplá může být podlaha?
V pobytové zóně se povrchová teplota omezuje na devětadvacet stupňů, v koupelnách a okrajových zónách je limit vyšší. Vedle toho ale platí maximum stanovené výrobcem krytiny, u plovoucích podlah často nižší. Řídí se ten přísnější z obou údajů.
Dá se podlahové topení dodělat při rekonstrukci?
Dá, ale rozhoduje stavební výška. Mokrý systém potřebuje izolaci i potěr, což je řádově desítky milimetrů navíc. Suché systémy se vejdou zhruba do třiceti až padesáti milimetrů a topit lze prakticky ihned, protože se nečeká na vyzrání potěru.
Co se stane, když trubka v podlaze začne téct?
Únik se lokalizuje termokamerou, která zobrazí chladnější plochu, a oprava pak znamená zásah do nášlapné i roznášecí vrstvy v místě poruchy. Radiátor se proti tomu vymění bez zásahu do konstrukce. Prevencí je pečlivá tlaková zkouška trvající několik hodin.
Hodí se elektrické podlahové topení jako hlavní vytápění?
Technicky ano, provozně je to ale nejdražší varianta, protože odporový ohřev pracuje s poměrem jedna ku jedné. Jako doplněk v koupelně nebo pod dlažbou v chodbě dává smysl, jako hlavní zdroj pro celý dům se vyplatí jen ve zvláštních případech.
Text popisuje obecné principy návrhu. Konkrétní teploty, výkony a limity krytin vždy ověřte v projektu a v technických podkladech výrobce.
